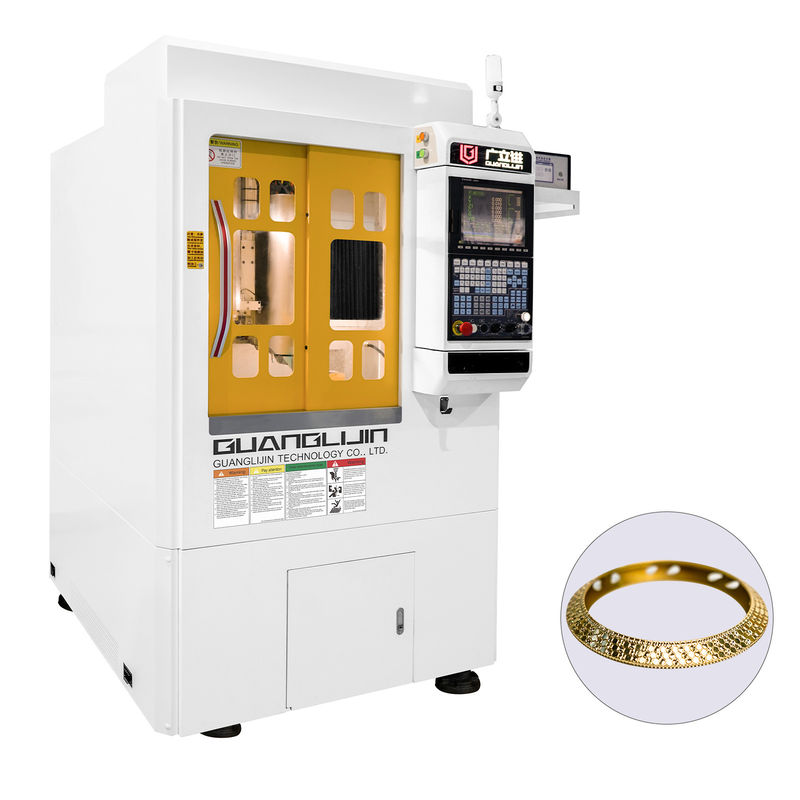

G11-550 Macchina combinata per incisione e fresatura a doppio mandrino verticale e orizzontale
Descrizione del prodotto:
Macchina per la produzione di gioielli di alta gamma
Progettata per una lavorazione eccezionalmente intricata e complessa, questa macchina per la produzione di gioielli di alta qualità è dotata di un mandrino elettrico ad alta velocità e coppia elevata, rinomato per il suo funzionamento ultra-stabile e l'eccezionale precisione. Questo componente fondamentale garantisce sia una potenza robusta che una precisione a livello di micron durante la lavorazione.
L'apparecchiatura supporta movimento simultaneo a 7 assi, integrato con un cambio utensile automatico a doppio magazzino e capacità di incisione/fresatura simultanea multi-angolo. Questa sinergia consente una lavorazione 3D altamente flessibile, efficiente e completa di strutture sofisticate, espandendo significativamente le possibilità di progettazione.
Alimentato da Software di programmazione intelligente Guanglijin, il sistema sblocca un potenziale illimitato per l'espressione artistica e l'innovazione tecnica nella produzione di gioielli. In quanto piattaforma di produzione definitiva per coloro che perseguono qualità superiore e design innovativi, ridefinisce i confini della fabbricazione di gioielli di precisione.
Parametri tecnici:
| N. |
Articolo |
Dettagli |
| 1 |
Riduttore asse B |
Alpha, Germania |
Coppia nominale 12,7 Nm, coppia massima istantanea 44,6 Nm,
velocità nominale 300 giri/min, velocità massima 600 giri/min |
| 2 |
Motore asse C |
|
Velocità 2500 giri/min, coppia nominale 15 Nm |
| 3 |
Riduttore asse W |
Alpha, Germania |
Coppia nominale 88,9 Nm, coppia massima istantanea 312 Nm,
velocità nominale 43 giri/min, velocità massima 85 giri/min |
| 4 |
Asse Z2 |
Rexroth, Germania |
Ripetibilità: +/-0,003 mm |
| 5 |
8° asse |
mandrino orizzontale |
Portautensili ISO10 |
| 6 |
9° asse |
mandrino verticale |
Portautensili ISO20 |
| 7 |
Componenti di trasmissione |
Rexroth, Germania |
Ripetibilità: +/-0,005 mm |
| 8 |
Funzionamento |
Sistema SYNTEC |
Scatola operativa con schermo da 220 MB - 10,4 pollici,
max. estensione 600 mm in larghezza sul lato sinistro |
| 9 |
Servomotore |
|
200w/400w/750w |
| 10 |
Mandrino verticale |
elettrico |
3,7 kW, velocità massima 40000 giri/min, raffreddamento ad acqua con allarme di flusso |
| 11 |
Mandrino orizzontale |
elettrico |
2,5 kW, velocità massima 60000 giri/min, raffreddamento ad acqua con allarme di flusso |
| 12 |
Magazzino utensili |
azionamento servo |
10 utensili per mandrino verticale
7 utensili per mandrino orizzontale |
| 13 |
Portautensili |
|
ISO 20 |
| 14 |
Mandrino a pinza |
|
ER-16, ER-11 |
| 15 |
Lubrificazione |
|
Oliatura automatica a tempo |
| 16 |
Planarità di lavoro |
|
+/-0,005 mm |
| 17 |
Corsa asse X |
|
500 mm |
| 18 |
Corsa asse Y |
|
130 mm |
| 19 |
Corsa asse Z1 |
|
190 mm |
| 20 |
Corsa asse Z2 |
|
140 mm |
| 21 |
Peso del corpo |
|
2,0 tonnellate |
| 22 |
Porta anteriore |
|
porta scorrevole |
| 23 |
Layout (mm) |
corpo principale |
1150 larghezza * 1130 profondità * 2100 altezza |
| 24 |
Requisiti di alimentazione |
trifase |
380v/50hz |
Supporto e servizi:
Supporto tecnico
Installazione
Formazione
Manutenzione
Risoluzione dei problemi
Aggiornamento software
Imballaggio e spedizione:
Cassa di legno fumigata via mare o via aerea
FAQ:
D: Sei un rivenditore o un produttore?
R: Noi, Guanglijin, siamo un produttore di macchine CNC CAD/CAM con oltre 20 anni di esperienza.
D: Da dove vieni?
R: Veniamo da Shenzhen, in Cina, una delle città più creative del mondo.
D: Fornite supporto o assistenza all'estero?
R: Sì, abbiamo un team di tecnici che può viaggiare all'estero per fornire servizi e supporto a livello globale.
D: Questa macchina è dotata di qualche certificazione?
R: Le nostre macchine sono certificate CE.
