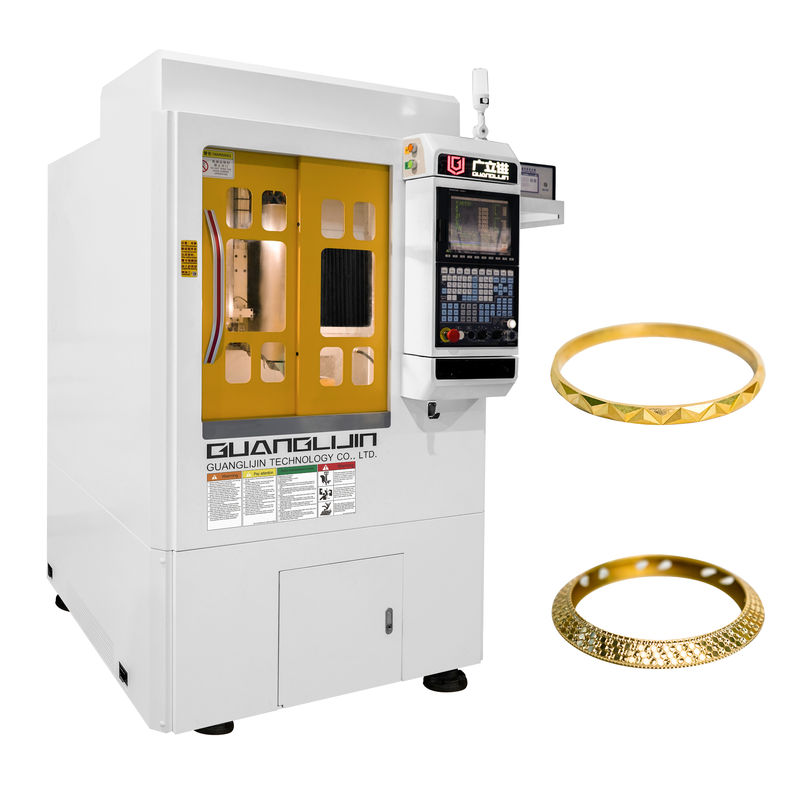

G11-550 Macchina a doppio fusione verticale e orizzontale per incisione e fresatura di lotti composti
Descrizione del prodotto:
Macchine per la produzione di gioielli di alta gamma
Progettata per una lavorazione eccezionalmente complessa e complessa, questa macchina di produzione di gioielli di alta qualità è dotata di unspindle elettrico ad alta coppia noto per il suo funzionamento ultra-stabile e la sua eccezionale precisioneQuesto componente centrale garantisce sia una potenza robusta che una precisione a livello di micron durante l'elaborazione.
L'apparecchiatura supportaMovimento simultaneo su 7 assi, integrato con undi cilindrata inferiore o uguale a 50 cm3- ecapacità di incisione/fresatura simultanea multiangolareQuesta sinergia consente una lavorazione 3D altamente flessibile, efficiente e completa di strutture sofisticate, ampliando significativamente le possibilità di progettazione.
Azionato da:Software di programmazione intelligente Guanglijin, il sistema sblocca il potenziale illimitato di espressione artistica e innovazione tecnica nella produzione di gioielli.qualità di primo livello- eprogetti innovativi, ridefinisce i confini della produzione di gioielli di precisione.
Parametri tecnici:
| - No, no, no, no. |
Articolo |
Dettagli |
| 1 |
Reduttore dell'asse B |
Alpha, Germania |
coppia nominale di 12,7 Nm, coppia massima istantanea di 44,6 Nm,
velocità nominale 300 giri/min, velocità massima 600 giri/min |
| 2 |
Motore dell'asse C |
|
Velocità 2500 rpm coppia nominale 15N.m. |
| 3 |
Reduttore dell'asse W |
Alpha, Germania |
coppia nominale di 88,9 Nm, coppia massima istantanea di 312 Nm,
velocità nominale 43 rpm, velocità massima 85 rpm |
| 4 |
Asse Z2 |
Rexroth, Germania |
Ripetibilità: +/- 0,003 mm |
| 5 |
8° asse |
mandrino orizzontale |
Tenitore utensile ISO10 |
| 6 |
9° asse |
spindle verticale |
Portatore di attrezzi ISO20 |
| 7 |
Componenti di trasmissione |
Rexroth, Germania |
Ripetibilità: +/- 0,005 mm |
| 8 |
Operazione |
Sistema SYNTEC |
scatola di comando con schermo da 220 MB a 10,4 pollici,
di larghezza massima di 600 mm sul lato sinistro |
| 9 |
Servomotore |
|
200w/400w/750w |
| 10 |
Spindle verticale |
elettrico |
3.7kw, velocità massima 40000 giri/min raffreddamento ad acqua con allarme di portata |
| 11 |
Fusole orizzontale |
elettrico |
2.5kw, velocità massima 60000 giri/min raffreddamento ad acqua con allarme di portata |
| 12 |
Rivista di attrezzi |
Servo-drive |
10 attrezzi per fusione verticale
7 utensili per fusione orizzontale |
| 13 |
Portatore di attrezzi |
|
ISO 20 |
| 14 |
Collet chuck |
|
ER-16, ER-11 |
| 15 |
Lubrificazione |
|
Timing dell'olio automatico |
| 16 |
Piattazza di lavoro |
|
+/- 0,005 mm |
| 17 |
Corrente dell'asse X |
|
500 mm |
| 18 |
Corrente dell'asse Y |
|
130 mm |
| 19 |
Corsa dell'asse Z1 |
|
190 mm |
| 20 |
Corsa dell'asse Z2 |
|
140 mm |
| 21 |
Peso corporeo |
|
2.0 tonnellate |
| 22 |
Porta d' ingresso |
|
porta scorrevole |
| 23 |
Disposizione (mm) |
corpo principale |
1150 larghezza*1130 profondità*2100 altezza |
| 24 |
Requisito di potenza |
a tre fasi |
380v/50hz |
Supporto e servizi:
Supporto tecnico
Installazione
Formazione
Servizi di manutenzione
Risoluzione dei problemi
Aggiornamento del software
Imballaggio e trasporto:
Fumigazione in legno per via marittima o aerea
FAQ:
Ecco le risposte alle domande più frequenti su guanglijin Vertical e orizzontale doppio fusione incisione e fresatura batch macchina composta G11-550:
D: Qual è il marchio di questa macchina per la produzione di gioielli?
R: Il marchio di questa macchina da gioielleria è guanglijin.
D: Qual è il numero di modello di questa macchina da gioielleria?
R: Il numero di modello di questa macchina per la fabbricazione di gioielli è G11-550 (Vertical and horizontal double spindle engraving and milling batch compound machine).
D: Dove viene prodotta questa macchina per la produzione di gioielli?
R: Questa macchina da gioielleria è prodotta a Shenzhen, in Cina. L'indirizzo è 101/F e 201/F, Building27, Lianchuang Science and Technology Park, 21 BulanRoad, Xialilang Village, Nanwan Street.
