Caratteristiche del Prodotto:

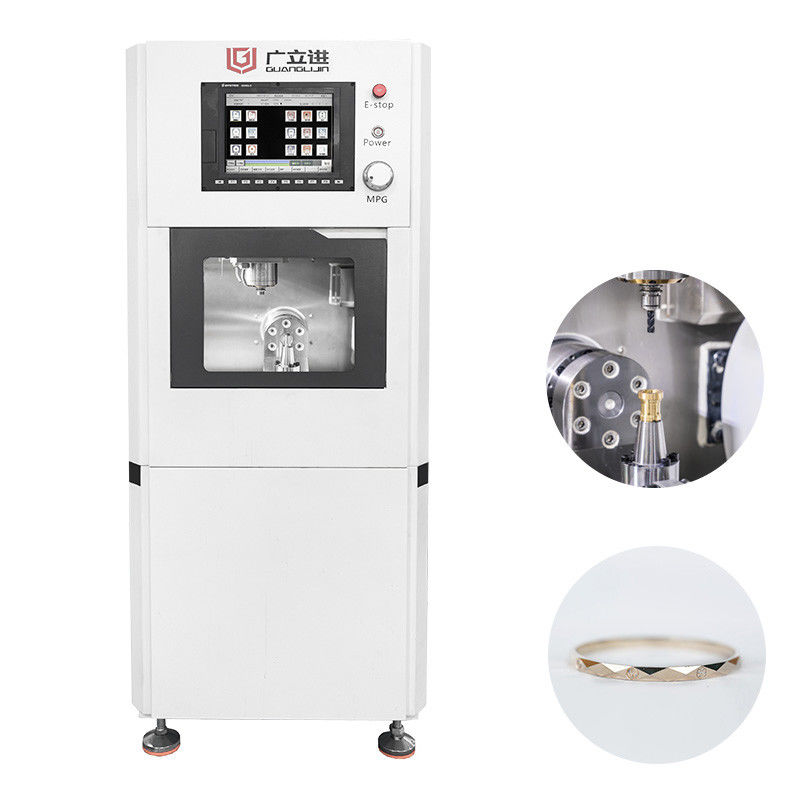

Questa macchina per la produzione di gioielli ad alte prestazioni è progettata per la lavorazione di precisione di parti piccole e complesse, offrendo eccezionale accuratezza, stabilità ed efficienza.
Caratteristiche Principali
Design Specifico per il Settore
Ottimizzata per la lavorazione di metalli preziosi con un tasso di utilizzo del materiale superiore al 99,95%
Ideale per la lavorazione di precisione di oro, platino e altri metalli preziosi
Prestazioni Meccaniche Eccezionali
Costruzione monolitica in ghisa per garantire l'ammortizzazione delle vibrazioni e l'accuratezza a lungo termine
Assi 4°/5° dotati di riduttori di precisione giapponesi (accuratezza di posizionamento di ±0,003 mm)
Viti a sfera e guide lineari tedesche Rexroth per un controllo del movimento superiore
Sistema di Lavorazione Intelligente
Sistema di controllo intelligente Lenake
Touchscreen industriale da 10,4" per un funzionamento intuitivo
Magazzino utensili servo-comandato completamente chiuso (12 stazioni) con cambio utensile in 5-6 secondi
Specifiche Tecniche
Velocità del Mandrino: 60.000 RPM (raffreddato ad acqua)
Accuratezza di Posizionamento: ±0,005 mm
Corsa di Lavoro: X-220mm / Y-105mm / Z-115mm
Dimensioni della Macchina: 620×740×1520mm (L×P×A)
Applicazioni
Produzione di gioielli (anelli, pendenti, bracciali, ecc.)
Componenti di precisione in metalli preziosi
Adatta per laboratori di gioielleria, centri di produzione e negozi di personalizzazione di alta gamma
Nota: Funziona con alimentazione a 220V/50Hz. Peso della macchina: 500 kg. Include porte di sicurezza e sistema di lubrificazione automatico.
Configurazioni opzionali disponibili per esigenze di lavorazione specifiche.
Parametri Tecnici:
| No. |
Articolo |
Dettagli |
| 1 |
Riduttore asse B |
Alpha, Germania |
Coppia nominale 44,6 Nm,
Coppia massima istantanea 156 Nm,
Velocità nominale 43 rpm, velocità massima 85 rpm |
| 2 |
Riduttore asse C |
Giappone |
Coppia nominale 6,4 Nm,
Coppia massima istantanea 22,3 Nm,
Velocità nominale 300 rpm, velocità massima 600 rpm |
| 3 |
Componenti di trasmissione |
Rexroth, Germania |
Ripetibilità: +/-0,005 mm |
| 4 |
Funzionamento |
Sistema SYNTEC |
Touch screen da 10,4'' |
| 5 |
Servomotore |
|
400w/ 200w |
| 6 |
Mandrino |
elettrico |
2,5kw, velocità massima 60000 rpm
raffreddamento ad acqua con allarme di flusso |
| 7 |
Magazzino utensili |
servo-azionamento |
Fino a 12 utensili |
| 8 |
Portautensili |
|
ISO 10 |
| 9 |
Pinza |
|
ER-11 |
| 10 |
Lubrificazione |
|
Oliatura automatica a tempo |
| 11 |
Planarità di lavoro |
|
+/-0,005 mm |
| 12 |
Corsa asse X |
|
220mm |
| 13 |
Corsa asse Y |
|
105mm |
| 14 |
Corsa asse Z |
|
115mm |
| 15 |
Peso del corpo |
|
0,5 tonnellate |
| 16 |
Porta anteriore |
|
porta a battente singola |
| 17 |
Layout (mm) |
corpo principale |
620 larghezza*740 profondità*1520 altezza |
| 18 |
Requisiti di alimentazione |
|
220v/50hz |
相关文件:
安装说明
相关产品目录
Supporto e Servizi:
Supporto tecnico
Installazione
Formazione
Manutenzione
Risoluzione dei problemi
Aggiornamento software
Imballaggio e Spedizione:
Cassa di legno per fumigazione via mare o via aerea
FAQ:
D: Sei un rivenditore o un produttore?
R: Noi, Guanglijin, siamo un produttore di macchine CNC CAD/CAM con oltre 20 anni di esperienza.
D: Da dove vieni?
R: Veniamo da Shenzhen, in Cina, una delle città più creative del mondo.
D: Fornite supporto o assistenza all'estero?
R: Sì, abbiamo un team di tecnici che può viaggiare all'estero per fornire servizi e supporto a livello globale.
D: Questa macchina è dotata di certificazione?
R: Le nostre macchine sono certificate CE.
